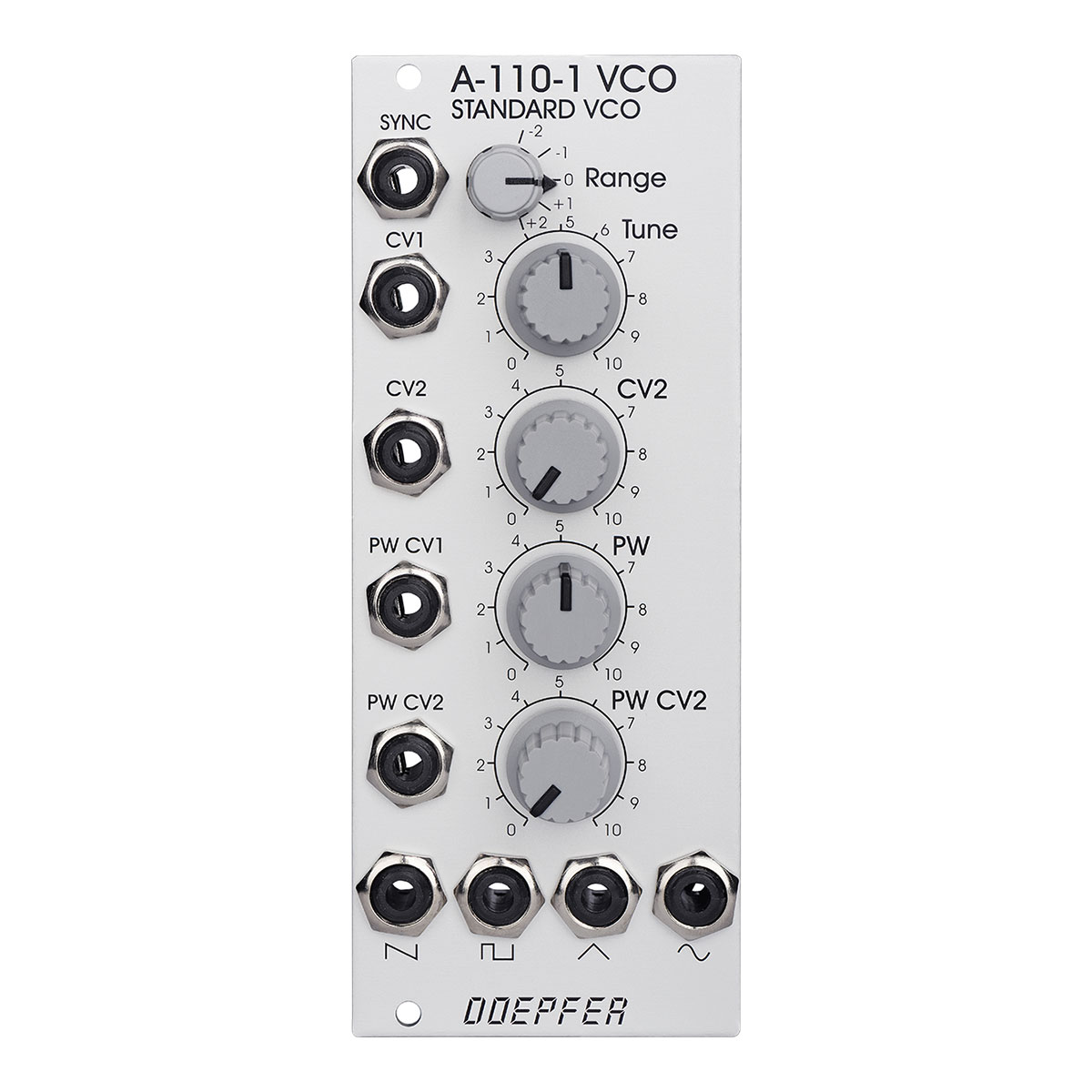

A-110-1 Standard VCO は、ボルテージ・コントロールド・オシレーター（VCO）モジュールです。およそ8オクターブ（約15Hz～8kHz）の周波数レンジを持ち、矩形波、ノコギリ波、三角波、サイン波の4つの波形を同時に出力することができます。出力レベルは、ノコギリ波と矩形波が8Vpp、三角波とサイン波が10Vppです。VCO の周波数は、Range スイッチと Tune ノブの位置、および CV 入力の電圧によって決定されます。オーディオ・レートによる周波数変調（FM）も可能です。フィート数（オクターブ）は 5段階の Range スイッチで設定し、ファイン・チューニングは Tune ノブで設定します。矩形波のパルス幅は、マニュアル・コントロールもしくは、CV でのコントロール（パルス・ウィズ・モジュレーション（PWM））が可能です。

技術的な資料

CV1 はバスボードからの内部 CV にノーマライズされています。（バスコネクタの横にある「INT.CV」と書かれたジャンパを外すことで遮断可能です。）CV1 にパッチケーブルを接続すると、内部バスのCV接続が遮断されます。他の VCO モジュールでは、この点で動作が異なる場合があります。（例 : フロントパネルのジャックへ入力した CV に内部バスの CV が追加される。）

A-110-1 はノコギリ波オシレーターがコアとなっています。（対照的に A-111-1 は三角波オシレーターがコアとなっています。）他の波形は、内部の波形コンバーターによってノコギリ波から派生しています。ノコギリ波のリセット（ゼロに戻る傾斜）は無限に速いわけではなく、少し時間がかかるため、派生する三角波とサイン波は完全な形状ではありません。波形の頂点には、ノコギリ波のリセットに起因する小さなグリッチやノッチがあり、波形コンバーターではこれを除去することができないのです。サインは単純なダイオード・ベースのコンバーターによって三角形から派生したもので、サイン波の形状は完全ではありません。（厳密に表現すると、丸みを帯びた三角波です。）ほぼ完全なサイン信号を得るためには、A-184-2 Voltage Controlled Crossfader / Triangle-to-Sine Waveshaper をお勧めします。このモジュールには、2つの波形をフェードさせるための CV クロスフェーダーも含まれています。

完全な三角形が必要な場合は、A-111-2 High End VCO II / VCLFO または A-111-3 Micro Precision VCO / VCLFO をお勧めします。完全なサイン波が必要な場合は、A-110-4 Thru Zero Quadrature VCO、または A-143-9 VC Quadrature LFO をお勧めします。

A-110-1 のノコギリ波の出力波形は、フロントパネルに表示されているように立ち下がり（またはマイナス）スロープです。

Range に使用するロータリー・スイッチは10ポジションありますが、フロントパネルに記されたポジション（-2 … +2）のみを使用する必要があります。ロータリースイッチは機械的に5つのポジションだけに制限することはできません。

他の A-100 シリーズ・オシレーター

• シンプルな VCO（サイン波なし、ロータリー・スイッチなし、リニア FM 入力付き）として A-110-2 Basic VCO があります。
• 省スペースを重視する場合は、A-111-3 Micro Precision VCO / VCLFO が適切な選択です。
• より機能を拡張した VCO として、A-111-2 High End VCO II / VCLFO があります。
• より特殊な VCO として、A-110-6 Trapezoid Thru Zero Quadrature VCO や A-110-4 Thru Zero Quadrature VCO などがあります。

※Tune ノブのレンジは、古いモジュールでは+-1半音程度です。2015年半ばくらいから、およそ+-1/2オクターブに値が大きくなっています。
