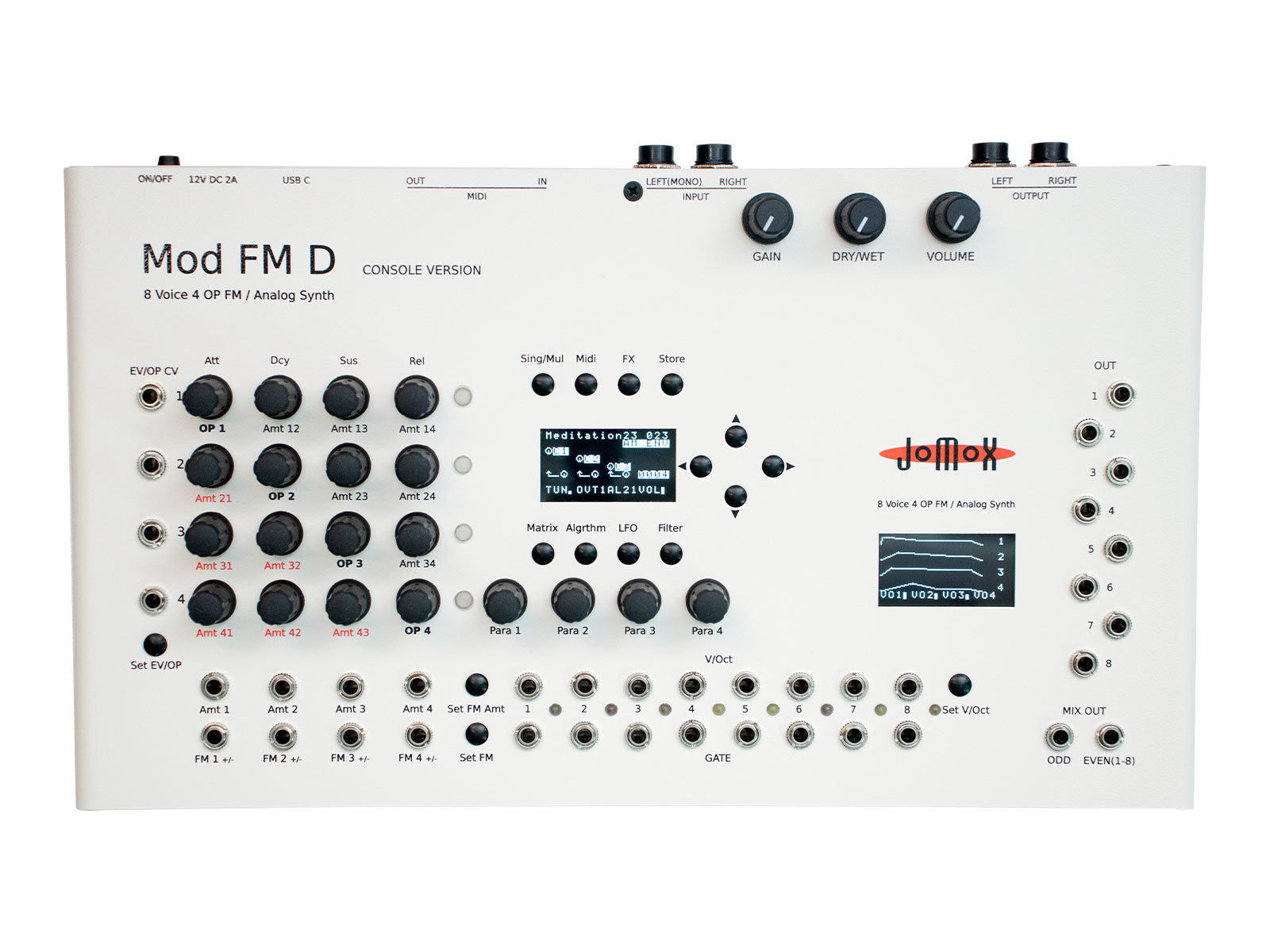

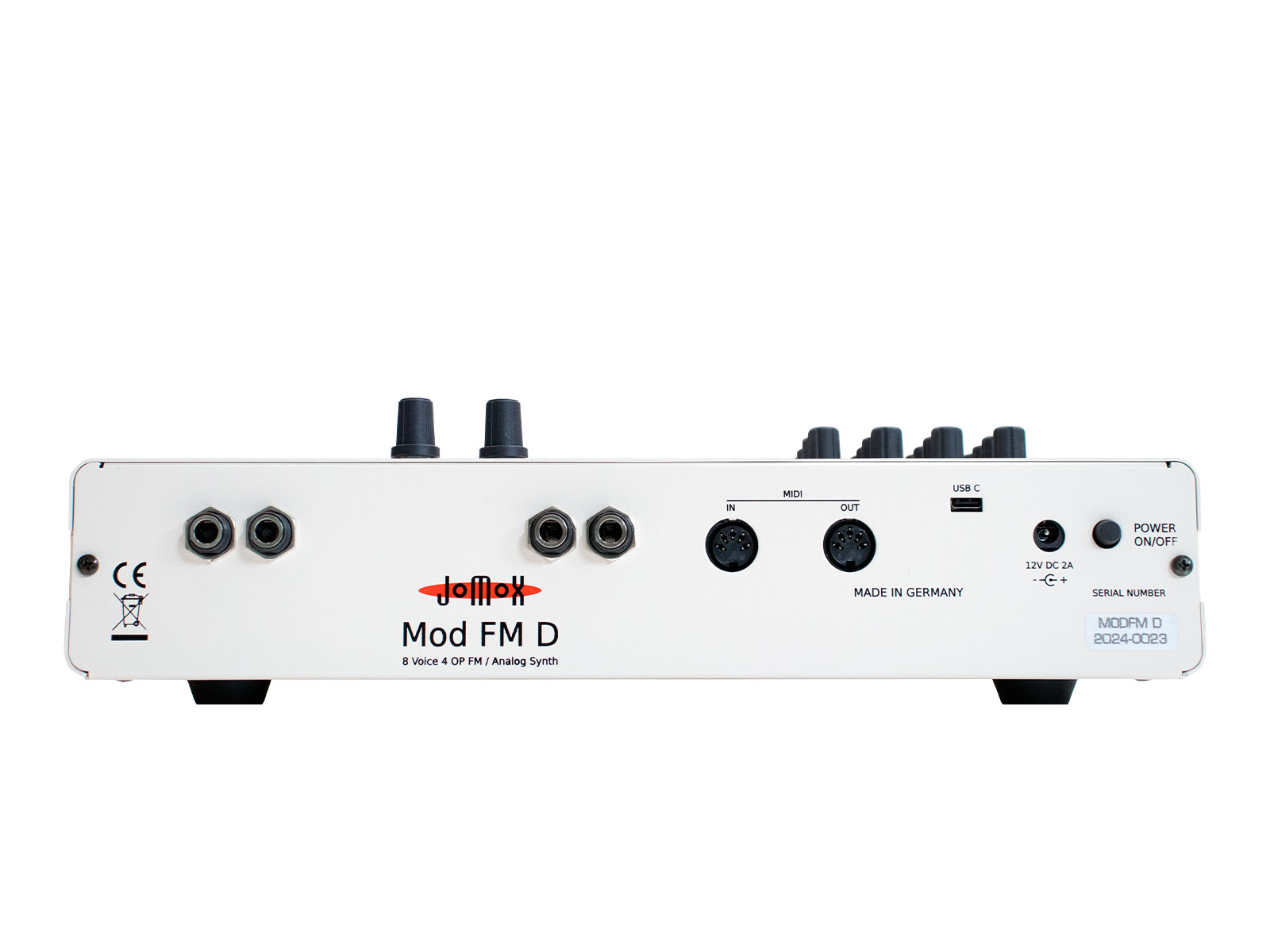

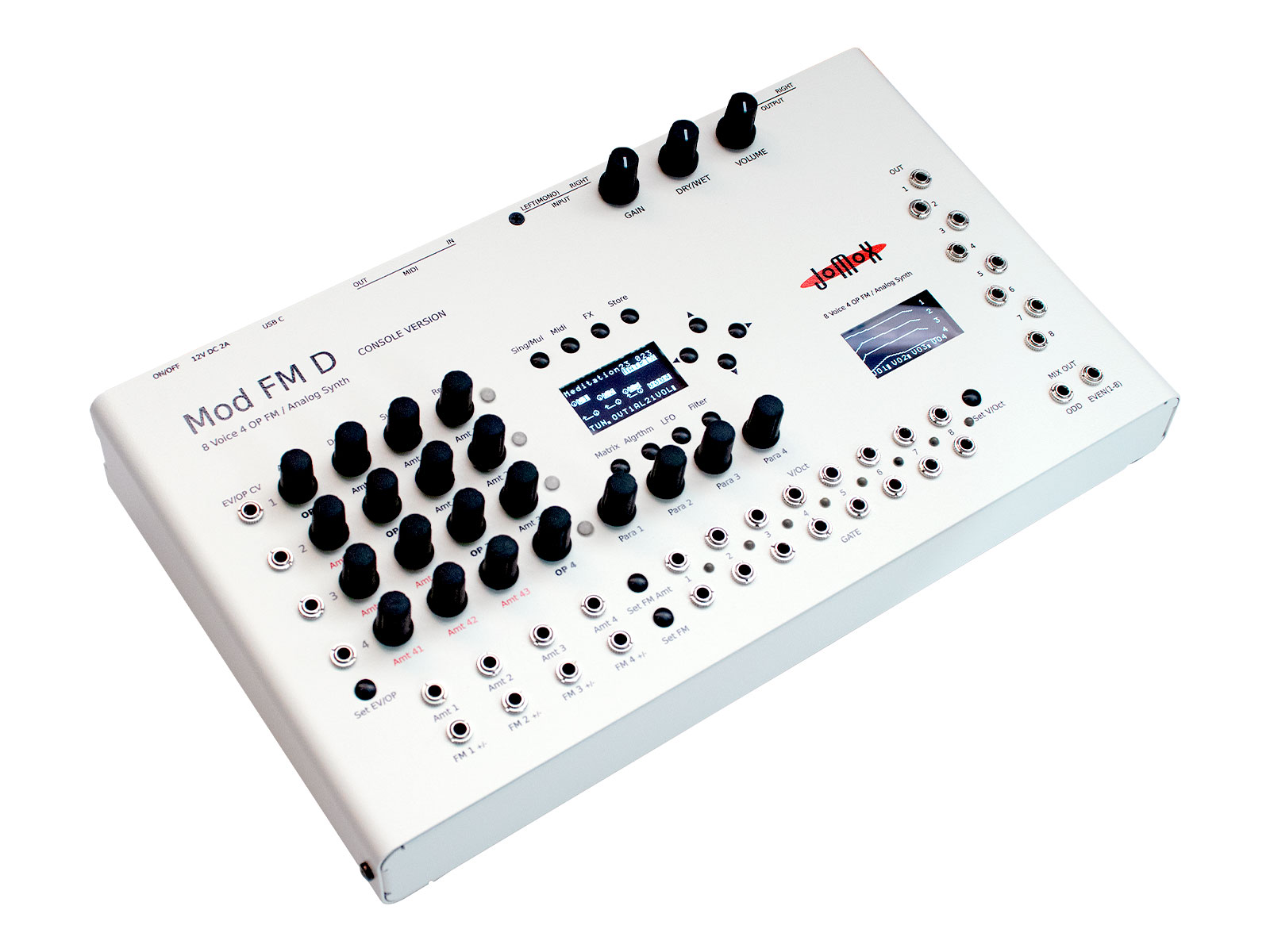

Mod FM D

4つのオペレーターがマトリクス状に配置され、各オペレーター (=サイン波オシレーター) は他の3つのオペレーターによって変調されます。マトリクスの16個のポテンショメーターで、各オペレーターの変調量 (FM amt) と基音の周波数を調整します。各オペレーターの基音の周波数は、左上から対角線上に位置するノブで設定可能です。 オペレーターがキーノート(または CV)によってコントロールされるのか、あるいは特定のオペレーターの倍音としてロックされるのかを設定するいくつかの Overtone モードがあります。 各オペレーターは ADSR エンベロープを搭載しています。このエンベロープは、オペレーターの周波数変調にも使用することができます。パーカッシブなサウンドの生成に最適です。 Mod FM は、4オペレーターの DX9 のアルゴリズムから派生した26のアルゴリズムを備えています。 各オペレーターの周波数モードは、キーノートにトラッキングしない固定周波数に変更することも可能です。周波数は1Hz 単位で設定可能で、打楽器などのサウンドを作成する際に便利です。 ボイスごとに2つの LFO を搭載しており、オペレーターの周波数 (FM)、または振幅 (AM) を変調できます。LFO は64種類の波形を備えており、波形は OLED ディスプレイディスプレイに表示されます。 LFO は、オーディオ・レンジ全体をカバーする VCO に切り替えることができます。VCO は、キーノートにトラッキングさせることができ、シグナル・パスにミックスして出力することもできます。VCO モードでは、FREQ パラメーターがデチューン・パラメーターに変更されます。これを利用して、クラシックなサウンドの矩形波/ノコギリ波のアナログ・ベースやストリングス・パッドを作成できます。 各ボイスには、Sound Conductor 製の SSI2140 を使用したアナログ・フィルターが搭載されています。これは、Dave Rossum が設計し、Oberheim のシンセサイザーや初期の SCI Prophet-5 で使用されていた SSM2040 を現代版に改良したものです。 このフィルターには、クラシックな 24dB 出力と、12dB ステイト・バリアブル・マルチモード・フィルター出力を備えています。LP/BP/HP の3つのフィルター特性は、SHAPE パラメーターで連続的にクロスフェードすることができます。24dB/12dB フィルターはミックスして出力することが可能です。 フィルターの ADSR エンベロープは、素早いレスポンスで動作します。また、フィルター・セクションにも LFO が搭載されており、64種類の波形を備えています。 VCA には、Jomox のすべてのドラム製品でも使用されている高速トランジスタ VCA が採用されており、ドラムやパーカッションようなキレのあるサウンドを作成するのに最適です。 アナログ・ボイス・ボードには、もう一つの音源、メタルノイズが搭載されています。デジタル FM エンジン とは独立してフィルターにミックスすることができ、奇妙なサウンドを作り出すことができます。 Mod FM には、リバーブと2系統のディレイの FX セクションも備えています。これらは、ステレオミックス出力にのみ適応されます。ディレイは MIDI でテンポ同期することができます。ミリ秒単位の非常に短いディレイタイムに設定して、フランジング効果を得ることも可能です。
