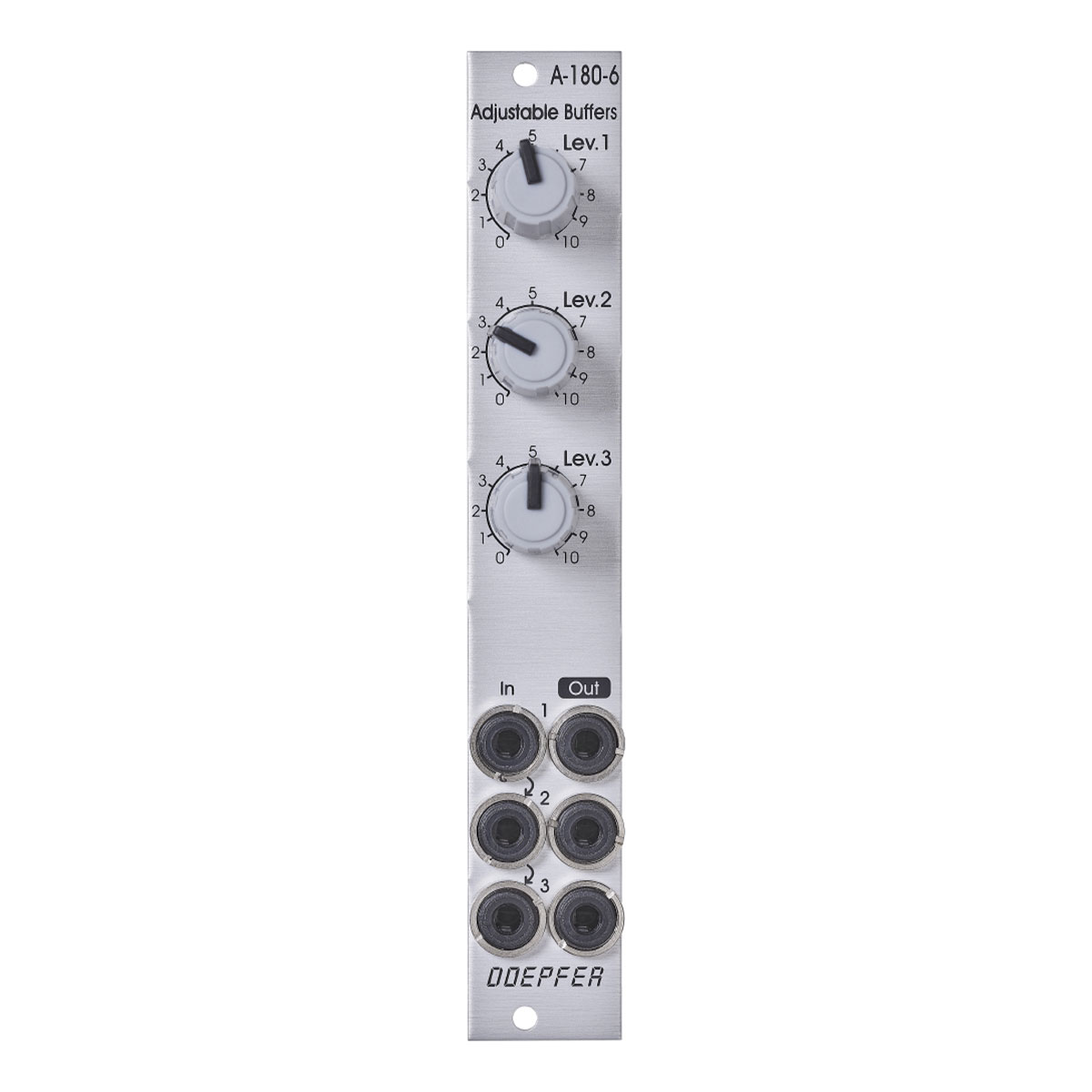

A-180-6

A-180-6は、3系統の独立したレベル調整機能を備えたトリプル電圧バッファー・モジュールです。

各ユニットの最大ゲインは1倍（工場出荷時設定）ですが、基板上のソルダーブリッジを設定することで2倍に変更できます。
入力2および入力3は、それぞれ直前のユニットの入力に内部結線されています。そのため、入力2・3を未接続のまま使用すれば、1つの信号を3系統へ分配することもできます。一方、すべての入力に信号を接続すれば、3つの独立した信号を個別に処理することも可能です。

さらに、入力2のノーマライズ方法はソルダーブリッジの変更により切り替えられます。この設定では、ユニット1の（必要に応じてレベル調整された）出力電圧が入力2のデフォルト信号となります。この場合、入力2および入力3が未接続であれば、レベルコントロール1がユニット2・3の出力にも影響します。

また、ジャンパー設定により、入力1を+5Vへ内部結線することもできます。この構成では、本モジュールをコントロールボルテージ（CV）ソースとして活用することができます。

出力電圧範囲は、最大ゲイン設定に応じて以下のように切り替わります。

• 最大ゲイン1倍：0～+5V
• 最大ゲイン2倍：0～+10V
