A-106-6

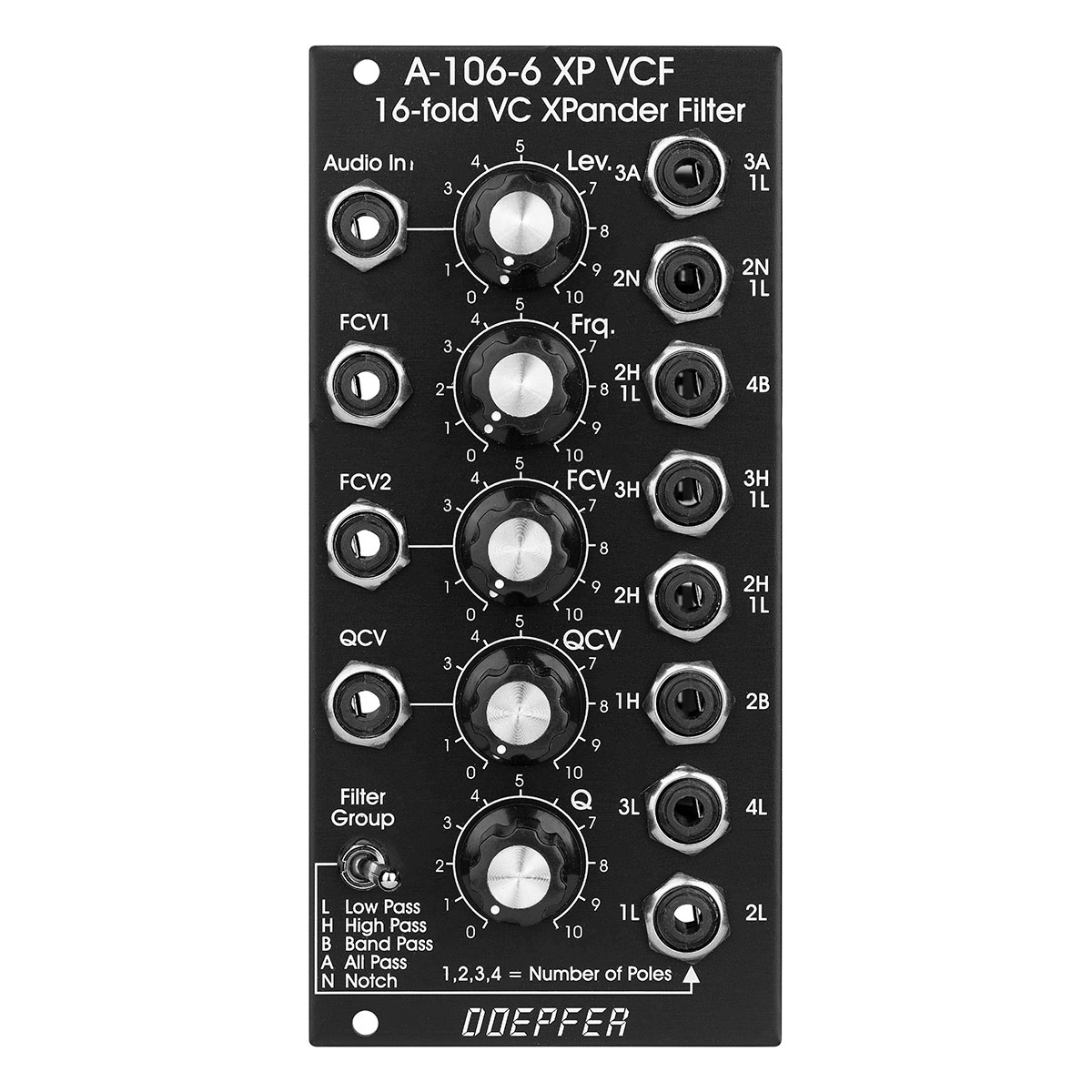

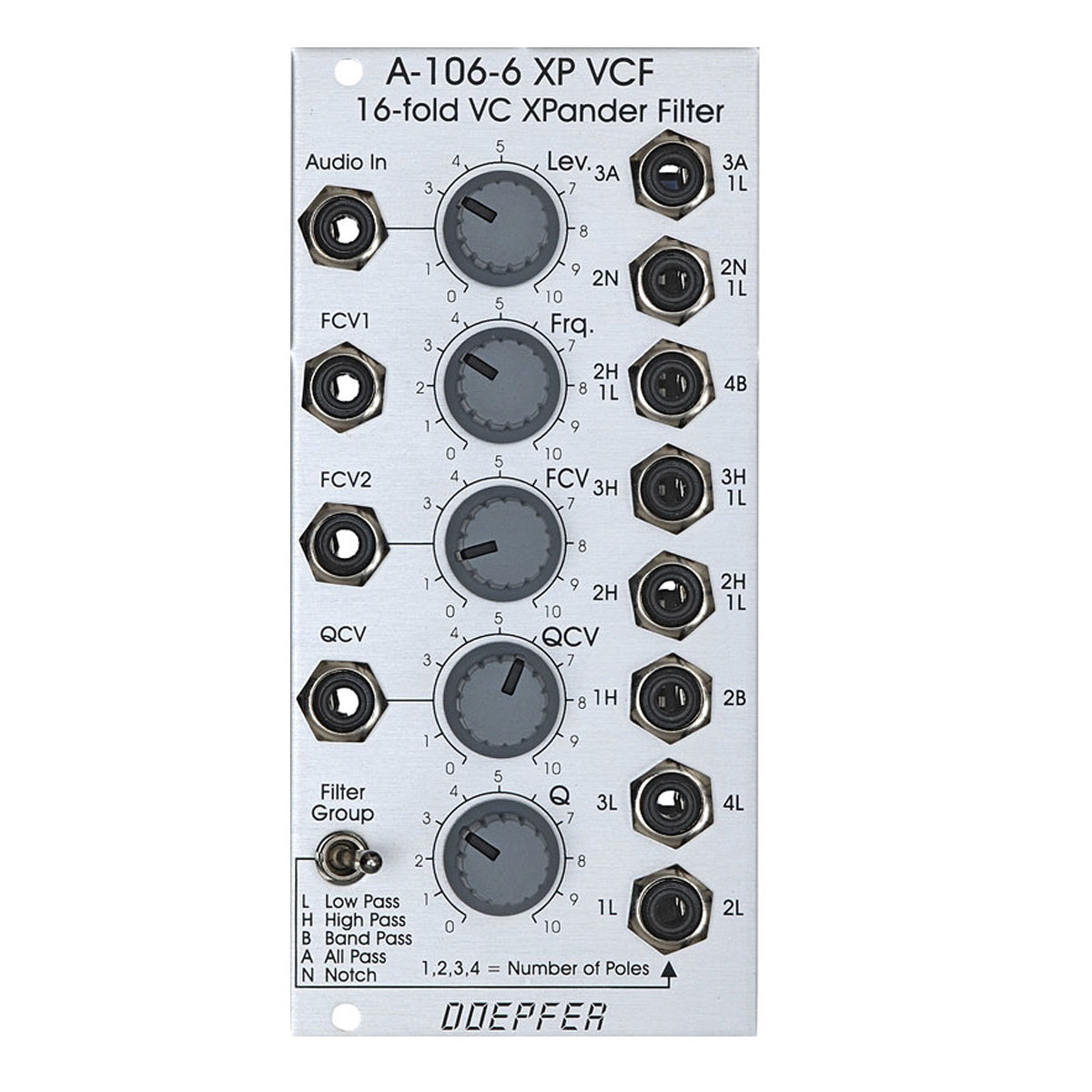

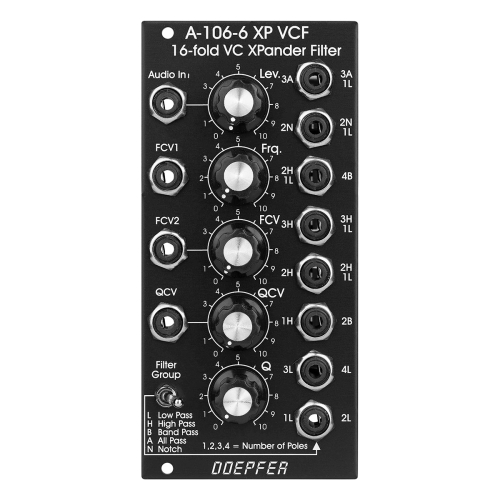

A-106-6 XP VCF 16 Fold VC Xpander Filter は Oberheim Xpander のフィルター回路をベースにしたマルチモード・フィルターです。このモジュールには15種類のフィルターが搭載されており、8つのフィルターを同時に使用可能です。トグルスイッチ Filter Group で2つのフィルター・グループを切り替えます。

フィルター・タイプ一覧

• 1L （6 dB ローパス）
• 2L （12 dB ローパス）
• 3L （18 dB ローパス）
• 4L （24 dB ローパス）
• 1H （6 dB ハイパス）
• 2H （12 dB ハイパス）
• 3H （18 dB ハイパス）
• 2B （6 dB バンドパス）
• 4B （12 dB バンドパス）
• 2N （ノッチ）
• 3A （オールパス）
• 2H1L （12 dB ハイパス と 6 dB ローパスによる非対称バンドパス）
• 3H1L （18 dB ハイパスと 6 dB ローパスによる非対称バンドパス）
• 2N1L （ノッチと 6 dB ローパスによるコンビネーション）
• 3A1L （オールパスと 6 dB ローパスによるコンビネーション）

VC レゾナンス機能を搭載しています。Filter Group 2（2L、4L、2B…）は自己発振も可能です。

標準的な VCF コントロールはすべて利用可能です。マニュアル・フィルター・フリーケンシー・コントロール（Frq.）、アッテネーター付き CV 入力（FCV2）とアッテネーターなし CV 入力（FCV1、〜1V/Oct）。また、マニュアル・コントロールの VC レゾナンス（Q）、アッテネーター付き CV 入力（QCV）を搭載しています。

回路は 24dB のローパス・フィルターをベースにしています。4つの内部フィルター・ステージの出力（6、12、18、24dB 出力）は、異なるレベルと極性でミックスされ、15種類のフィルター・サウンドを出力します。この特殊な回路により、出力にはわずかに異なるレベルとノイズフロアがあります。これは、フィルターを生成するために必要な内部のアンプとステージ数が異なることに起因します。例えば、6dB、12dB、18dB、24dB のローパスなど、1つのステージだけでフィルターを生成した場合、4つのステージすべてを組み合わせたフィルターに比べ、ノイズフロアは小さくなります。
