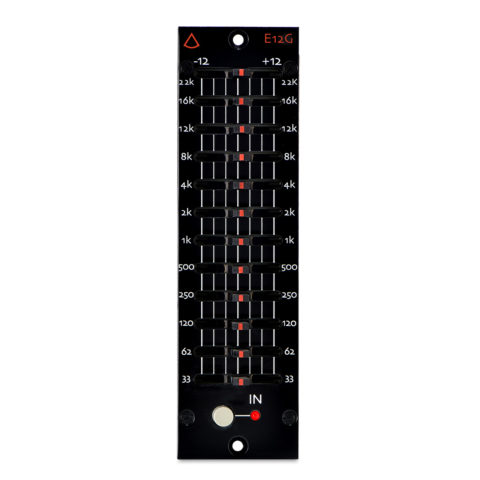

E12G

12kHzと22kHz の追加周波数からなる、クリアで自然なサウンド

E12G (12-BAND GRAPHIC EQUALISER)は、500シリーズ・モジュール・フォーマットの高品質なグラフィック・イコライザーを求めるニーズに合わせて設計されました。トラッキング時のサウンド・シェイピングや周波数補正が容易に行えるため、スタジオでは欠かせないツールとなっています。

他のグラフィック・イコライザーにありがちな、周波数帯域にICチップは使っていません。ICの代わりに、各バンドにクラスAプリアンプを使用することで、音楽が「加工された」サウンドにならないよう設計されており、マイクとハイエンドのマイク・プリアンプによって捉えられた倍音の豊かさを細部まで引き出すことができるように設計されました。

また、高周波の隙間を埋めるために、多くのグラフィックイコライザーに見られる一般的な10バンドではなく、12kHz（一部のEQに見られる8kHz〜16kHz間のギャップを埋める）と22kHzの周波数が追加されており、その結果、クリアで自然なサウンドが得られます。

Bill Whitlock 氏（Jensen Transformers®の元社長）によって開発された、Ingenius®と呼ばれるE12Gの入力ステージは、ハイエンドの入力トランスに見られる明瞭さとパフォーマンスを提供しており、スタジオクラス同等の高品位な製品となっています。

Features

• 12バンド・グラフィック・イコライザー
• +12/12dBのブースト/カット
• 12kHzと22kHzの追加周波数で帯域の隙間を埋める
• 各バンドはクラスA設計で、オーディオ・フィルターにはICを不使用
• トランスのようなパフォーマンスを実現するためのIngenius®入力ステージ
• Jensen（ジェンセン）出力トランス
• Proportional Q は、高い設定で帯域幅を狭めます
• センター・デテント（戻り止め）・スライダー
• バイパスは、入出力段のアンプを通過する
• 優秀なトラッキング
• 1.5″ x 5.25″インチの一般的な500 シリーズ・ モジュラー・ サイズ

Specifications

• EQバンド：33,62,120,250,500,1k,2k,4k,8k,12k,16k,22kHz
• 周波数特性：<10Hz～-3dB at 100kHz
• 入力インピーダンス：48kΩバランス
• 出力インピーダンス：<150Ω
• CMRR：90dB以上 @ 60Hz
• 最大入力レベル：+20dBu
• 最大出力レベル：+28 dBu @ 100KΩ, +26.5 dBu @ 600Ω
• 歪率：0.012% @ 1kHz @ 0dBu 入力
• 等価入力ノイズ:-115 dBu; 非加重300kHz帯域幅
• 電源：API500シリーズ（±16VDC @ 40mA/レール）
• 外形寸法：API500シリーズ 1スロット分
• 重量：約0.61kg

※API500シリーズ(VPRアライアンス規格)互換製品
500シリーズ用ラック電源に組み込んでご使用ください
