Shades

Attenuator/offset/mixer

Shades (シェイド)はオーディオ/CVに対応した3チャンネルのアッテネーター、ミキサー、オフセット・ユーティリティーです。

アッテネーター

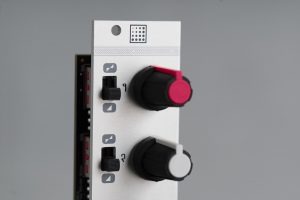

入力したCVの強さ、オーディオ信号の音量をノブで調整して出力します。出力する信号は各チャンネルのLEDの明るさでモニタリングできます。出力が大きい程明るく、信号が+の場合は緑色に、-の場合は赤く点灯します。ノブの横のスイッチでユニポーラー / バイポーラーの切り替えができます。ユニポーラー(単極性)はノブを左に回しきると0、右に回しきると最大で、バイポーラー(双極性)はノブの真ん中の位置が0、左に回しきると-の最大、右に回しきると+の最大です。

ミキサー

OUT1 に何も接続していない場合、OUT1 はチャンネル2に接続され、OUT2 からはチャンネル1と2の合計値が出力されます。この時チャンネル3はアッテネーター、オフセット・ジェネレーターとして単独で使用できます。OUT1 と OUT2 に何も接続していない場合、OUT3 からは3つのチャンネルの合計値が出力されます。

オフセット・ジェネレーター

インプットに何も接続していない場合、各チャンネルは最大5V(ジャンパーにより10Vにも設定可能)の一定の電圧を出力します。

製品名Shades
製品種別ユーロラック・モジュラーシンセサイザー
定価13,400 円(税別)
JAN コード4582348927028
6HP
奥行き25mm
消費電流+12V : 15mA
-12V : 15mA
