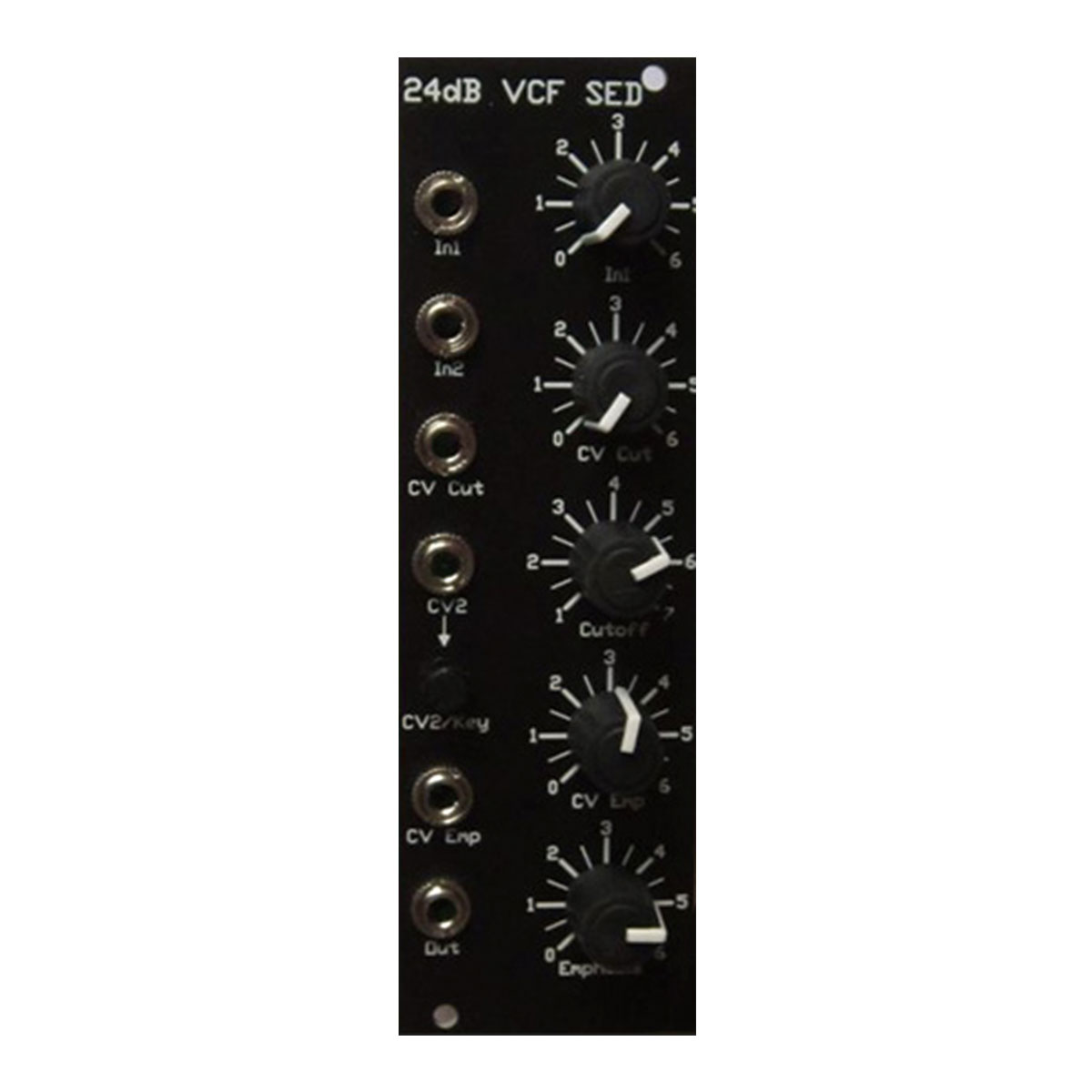

VCF SED

MFB「VCF-SED」はディスクリート(トランジスター)回路で構成されたMoogタイプの24dBローパスフィルターモジュールです。2つのオーディオインプットを搭載しており、In1は入力レベルを調整可能、In2は固定です。In1はこのモジュールのオーディオアウトとループするように内部結線されており、In1にケーブルを接続しない場合はノブでフィードバック量を調節できます。この方法を使えば伝説的なフィードバック・リードサウンドや力強いベースサウンドを簡単に生み出す事ができます。カットオフ周波数はノブとCVの両方でコントロールすることがで

きます。

CV Cut InからのCVのレベルはノブで調整可能。CV2端子には2つのルーティングがあり、一つは電源ケーブルに併設されたピッチCV用ラインからの入力、もう一つはCV2端子からの入力です。2つのCVはミックスされCV2/Keyトリムでそのレベルを調整できます。基板に用意されたジャンパーピンの設定で電源ケーブルからのCVの入力はキャンセルすることもできます。
