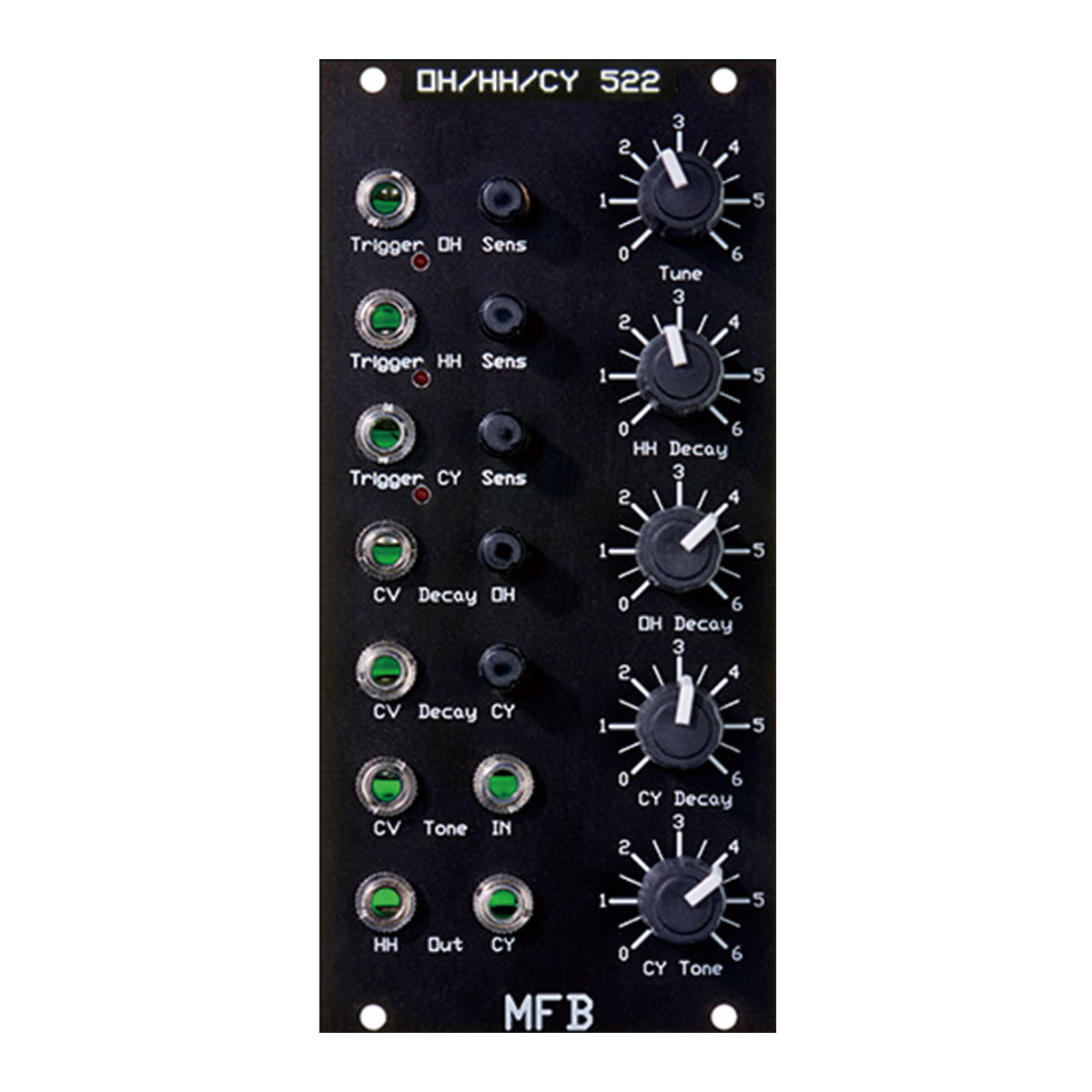

HH/CY-522

HH/CY-522 はオープン/クローズド・ハイハットとシンバルの3パートを搭載したアナログ・パーカッション・モジュールです。MFB 522 の回路を元にわずかな修正と拡張がされています。

サウンドはトリガー信号、M-Bus の他、ピエゾピックアップのような信号やダイナミック・マイク、ドラムパッドでも鳴らす事ができます。SENSE パラメーターは感度の調整とアタックの音量、ディケイとピッチを変更します。

以下のパラメーターをマニュアル、または外部CV信号でコントロールできます。

• Tune : サウンドソースソースの音程
• HH Decay : クローズド・ハイハットのディケイタイム
• OH Decay : オープン・ハイハットのディケイタイム
• CY Decay : シンバルのディケイタイム
• CY Tone : フィルタリングされた信号パス間のバランス

ハイハットとシンバルは共通のサウンドソースである 6 つの異なるチューニングの矩形波オシレーターをシェアしています。

ハイハット・パートはバンドパスフィルターに入力されたサウンドソースにより生成されます。それぞれの Decay コントロールで減衰時間を個別に設定できます。オープン・ハイハットの Decay パラメーターは外部 CV 信号によりコントロールする事もできます。

シンバル・パートはアタックフェーズとディケイフェーズを個別に生成する 2 つのバンドパス・フィルターを使用しています。Decay パラメーターはアタックとサウンドの長さ両方をコントロールします。シンバル・パートは Tone In へ別のモジュールからサウンドソースを入力することにより、Decay フェースを入力したサウンドに置き換える事ができます。内部サウンドソースはアタックフェーズで使用されます。

M-Bus

HH/CY-522 は MFB 独自のバス規格「M-Bus」に対応しています。M-Bus に対応したモジュールは SEQ-01 Pro などのシーケンサーと接続する事で、追加のパッチ無しにトリガーとパラメーターをコントロールできます。M-Bus は専用のケーブルを使用してモジュールからモジュールへと数珠繋ぎに接続します。

HH/CY-522 は以下のコントロールに対応しています。

オープン・ハイハット
